简单介绍
系列: LBR系列
分类: 沥青混合料搅拌站
联系信息: RTZK2003@163.com
PRODUCT
产品参数
| 参数名称 | 单位 | LBR2010 | LBR3015 | LBR4020 | LBR5025 | |
| 原生额定生产率) | t/h | 160 | 240 | 320 | 400 | |
| 再生额定生产率 | t/h | 80 | 130 | 160 | 200 | |
| 额定搅拌能力 | kg/批次 | 3500 | 4500 | 6000 | 8000 | |
| 最大生产能力 | t/h | 252 | 324 | 432 | 576 | |
| 计量精度 （静态） |
骨料 | % | ±0.3 | ±0.3 | ±0.3 | ±0.3 |
| 粉料 | % | ±0.2 | ±0.2 | ±0.2 | ±0.2 | |
| 沥青 | % | ±0.2 | ±0.2 | ±0.2 | ±0.2 | |
| 油石比 | % | ±0.3 | ±0.3 | ±0.3 | ±0.3 | |
| 装机功率 | kW | 630 | 951 | 1100 | 1280 | |
| 燃油消耗（重油）（标况） | kg/t | 6 | 6 | 6 | 6 | |
| 燃气消耗（天然气）（标况） | ㎥/t | 7 | 7 | 7 | 7 | |
| 标准占地面积 | m | 37x34 | 38x35 | 40x36 | 50x46 | |
| 除尘面积 | ㎡ | 900 | 1250 | 1500 | 1800 | |
| 排尘浓度 | mg/N㎥ | ＜20 | ＜20 | ＜20 | ＜20 | |
| 排放烟气黑度 | / | Greenman Level 1 | Greenman Level 1 | Greenman Level 1 | Greenman Level 1 | |
| 控制室内噪声 | dB | ＜70 | ＜70 | ＜70 | ＜70 | |
产品介绍
| 产品概述 |
| LBR系列一体式沥青混合料搅拌设备是在传统的分体式沥青+热再生设备基础上进行设备结构再创新而产生的，有效解决了传统设备的一些痛点问题。通过一体式结构，搅拌主机中间放置，再生料垂直卸入，免除了再生溜道结构粘料问题，设备采用大容量搅拌主机，提高整体产能，同时通过大容量的搅拌空间，以空间换时间，缩短搅拌周期，沥青+热再生设备融合为一体式模块设计，设备结构紧凑，维修空间大，安装方便。该设备广泛应用于周边沥青路面工程、市政道路工程及高等级路面工程等沥青混合料的生产。 |
| 产品特点 |
| 搅拌主机中间放置，再生料垂直卸入，免去再生溜道结构。 |
| 搅拌主机增大，添加比增大，生产能力提升。 |
| 一体式模块设计，安装快速方便，维修安全空间大。 |
| 高效热系统结构，额定工况下设备耗油量为6kq/t(成品料)。 |
| 设备采用全密封负压设计，无粉尘外溢，烟排放量小于20mg/Nm3。 |
| 一体机主要功能模块介绍 | |

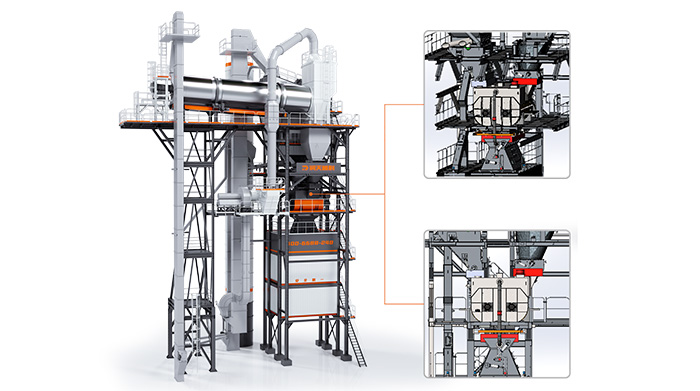

| 主楼系统 搅拌主机中间放置，再生料垂直式卸入，免除再生溜槽，无再生溜槽粘料问题。 搅拌主机采用大一档的搅拌容量，从而提高再生料的添加比例，增大整体产能。 |
 |

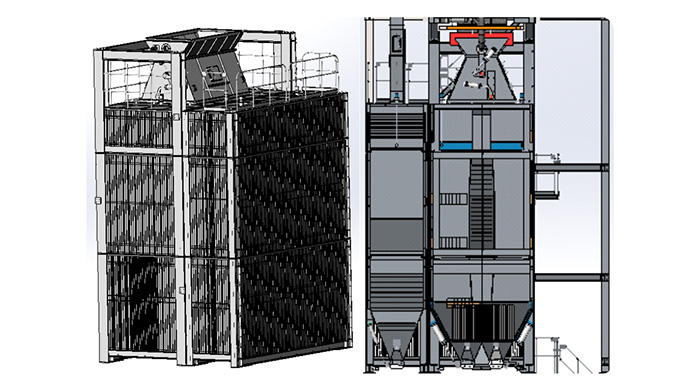

| 成品仓系统 成品仓 + 溢料仓组合一体式，模块式结构，安装方便。底部可集中配置集尘罩，集中收集沥青蓝烟和粉尘，更加环保。 溢料采用大型仓容结构，集中密封储存，无扬尘外溢，环保排放。 成品仓 + 溢料仓组合一体式，溢料可采用车辆集中转运，转运成本低。 沥青混合料卸料门设有电加热装置，有效保证出口温度。 |
 |

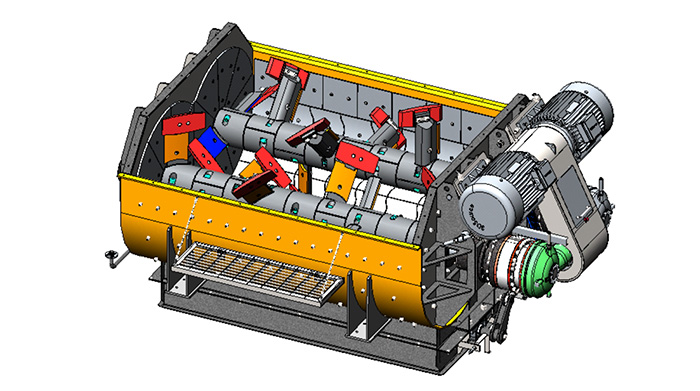

| 搅拌主机系统 大型搅拌主机 (5t-8t) 采用柔性驱动结构，使用可靠维护方便。 主机容量大，采用功率冗余设计，动力足，超产能力强。 采用全叶片等螺线搅拌云技术，混合料周转快，揉和能力强，快速达到均匀混合的效果。 桨叶及衬板采用镍铬合金材质，使用寿命不少于10万批次。 搅拌主机预留多种接口，可添加热再生、木质纤维、泡沫沥青等。 |
 |

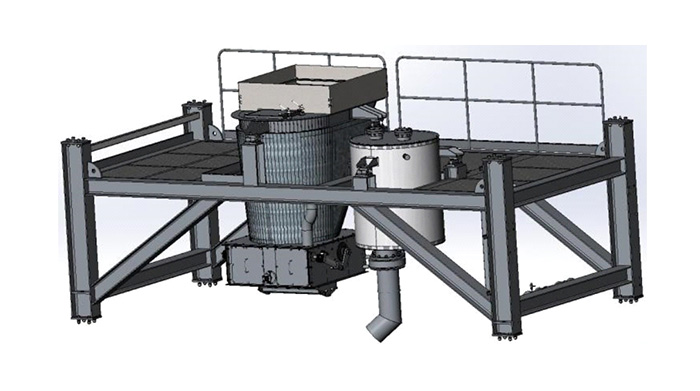

| 原生计量模块 骨料称、沥青称、粉料称均采用3点压式称量模块进行计量。 骨料称采用大小门粗精称结构，保证计量精度±0.3%。 粉称采用螺旋输送，气动蝶阀控制，运用”飞料”控制程序，保证计量精度±0.2%。 |
 |

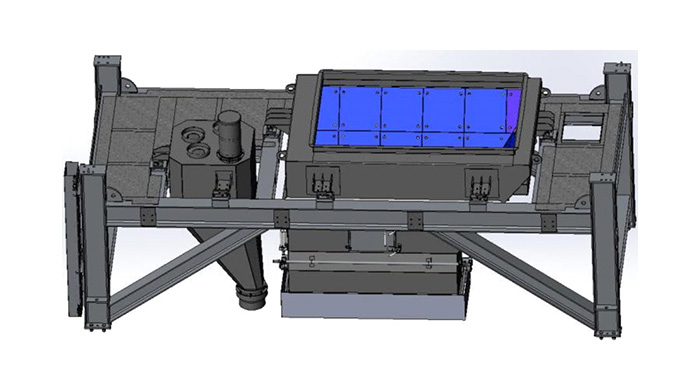

| 再生计量模块 沥青称采用变频泵+二次计量方式，保证计量精度±0.2%，动态二次跟踪计量技术，保证油石比精度±0.3%。 计量仓采用3点压式称量模块，计量精确稳定。仓壁设有导热油加热装置。仓内设有耐磨板，保证耐磨性能。 |
 |

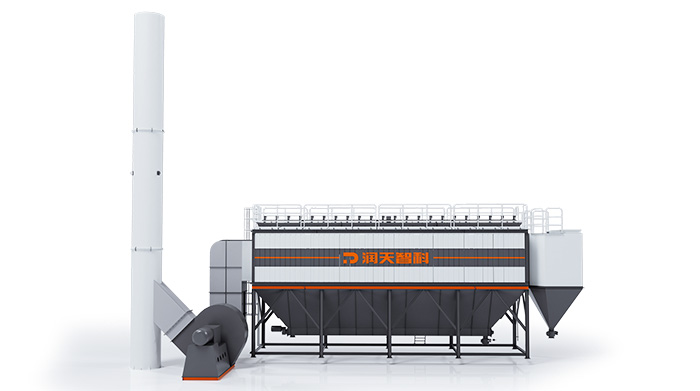

| 除尘系统 采用一级重力除尘，二级大气反吹布袋除尘器。排放浓度≤20mg/Nm3。 风机采用大功率风机，保证足够的风量，风量采用变频控制，节能降噪。 烟气管路配有测温装置，具有高低温报警功能。 冷料系统、干燥系统、燃烧器、提升系统、筛分系统、热料仓系统及控制系统详见LB系列产品原生主要功能模块介绍。一体机中再生系统主要功能模块详见RZS系列产品介绍。 |
 |
